N.º art. 182045

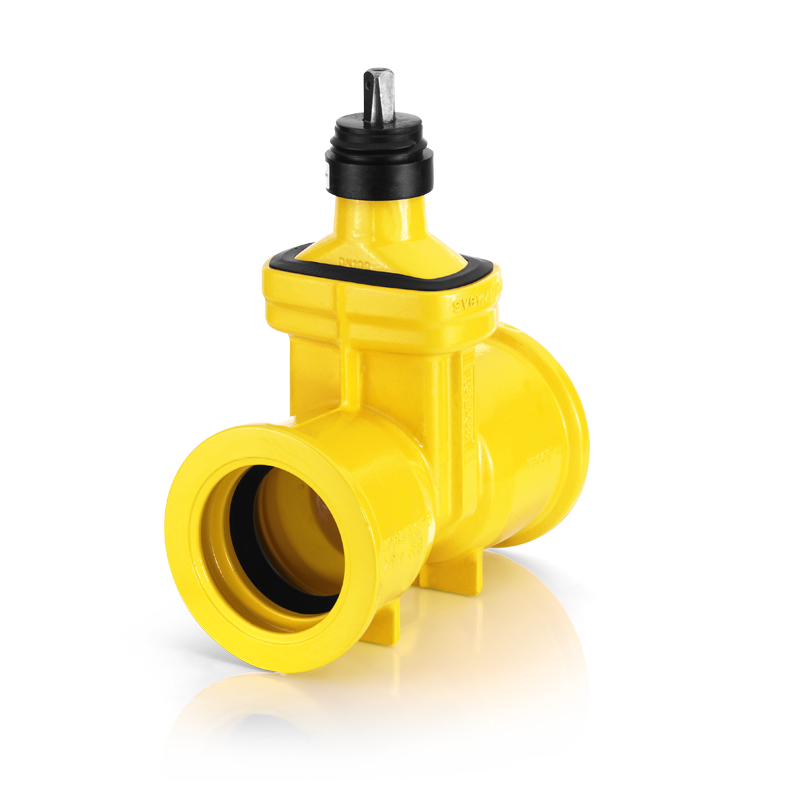

Válvula de compuerta con protección integralFig. 5051 | PN 1/(5)con manguitos de inserción
Gas
Para informarse sobre los precios, inicie sesión.
Datos técnicos
Unión entre parte superior y carcasa sin tornillos
Presión de servicio
1 bar (5 bar con utilización de seguro antiempuje, fig. 2807 / 2806), según SVGW
Ensayos
Según DIN EN 13774
Según DIN 3230, parte 5, PG 1
Accesorios
Fig.
Alargadera de maniobra telescópica
6895, 8324, 8325, 8348
Alargadera de maniobra universal
6654, 8349
Volante
8316, 8317
Adaptador de husillo
6662
Prolongación de husillo
9749, 9750
Tapas de registro (véase accesorios)
Seguro antiempuje externo
2806
Seguro antiempuje interno
2807
Pieza de unión PE 100
5468
Accionamientos
A, AA, AB
X) Unión atornillada de la parte superior
DN
Mmm
Lmm
Hmm
AxBmm
Tmm
fmm
Sp □DIN-Nr.
PG
kg
PNbar
Art-Nr.
NPK / CANCPN
80
166
328
300
135x164
119
90
17
1
19.7
1 (5)
182045
811.278
100
187
332
330
146x186
120
92
19
23.7
182046
811.279
125
214
346
370
160x216
123
29.9
182047
811.281
150
241
366
408
180x275
126
114
40.2
182048
811.282
200
294
390
530
194x330
131
128
24
66.7
182049
811.283
250X)
352
480
626
235x415
218
27
110.0
182050
811.284
300X)
410
540
698
260x480
130
280
137.0
182051
811.285
