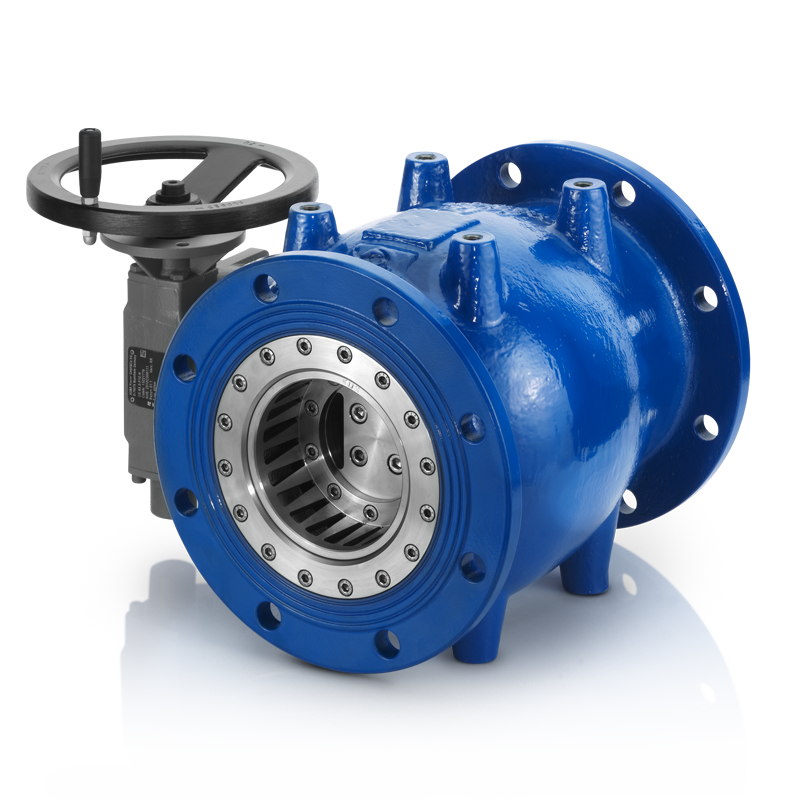

Ringkolbenventil Fig. 7060

Art-Nr. 170603

Ringkolbenventil
Fig. 7060 | PN 10/16
mit Getriebe und Handrad

Trinkwasser

Login

Für Preisinformationen bitte einloggen.

Technische Angaben

Einsatztemperatur: 0°C bis + 40°C

Mit Getriebe und Handrad

Auführung Standard mit Abrisskante

Baulänge nach EN 558-1, Grundreihe 15

Flanschanschluss nach EN 1092-2


Optionen

Ausführung mit Schlitz- oder Lochzylinder

Anwendung mit Luft auf Anfrage






DN

ØF
mm

L
mm

L1
mm

B
mm

B1
mm

Getriebe Typ


kg

PN
bar

Art-Nr.

80

200

260

109

125

165

GS 50.3

31.0

16

170603

100

220

300

120

130

170

GS 50.3

38.0

16

170604

125

250

300

120

130

170

GS 50.3

41.0

16

170605

150

285

350

134

165

205

GS 50.3

67.0

16

170606

200

340

400

160

228

273

GS 63.3

106.0

10

16

170617

170607

250

405

450

164

255

300

GS 63.3

145.0

10

16

170618

170608

300

460

500

185

295

352

GS 80.3

195.0

10

16

170619

170609

400

580

600

230

365

440

GS 100.3+VZ4.3

335.0

10

16

170621

170611
